Bienvenido al Manual de FlowTrix

Sistema de Monitoreo Inteligente de Protocolos de Red

Este documento sirve como la guía definitiva para la implementación del Sistema de Monitoreo Inteligente de Protocolos de Red. Aquí se detallan los procedimientos técnicos necesarios para desplegar el software correctamente en su entorno operativo.

El propósito de este manual es facilitar una instalación limpia y proporcionar una comprensión clara de cómo FLOWTRIX interactúa con sus interfaces de red para el análisis de paquetes. Ya sea que esté configurando el sistema por primera vez o realizando una reinstalación, estas instrucciones le garantizarán un despliegue exitoso.

Recomendación: Le recomendamos leer detenidamente cada sección antes de iniciar los procesos de configuración.

Atentamente,

El Equipo de Desarrollo de FlowTrix

01

Registro y Acceso

Configure su cuenta para comenzar a utilizar FlowTrix

En esta sección aprenderá cómo crear su cuenta de usuario y acceder al sistema FlowTrix por primera vez.

1

Acceder al portal de registro

Abra su navegador web y diríjase a https://flowtrix.fimaz.uas.edu.mx/. Verá la pantalla de bienvenida, presione el botón "Registrarse".

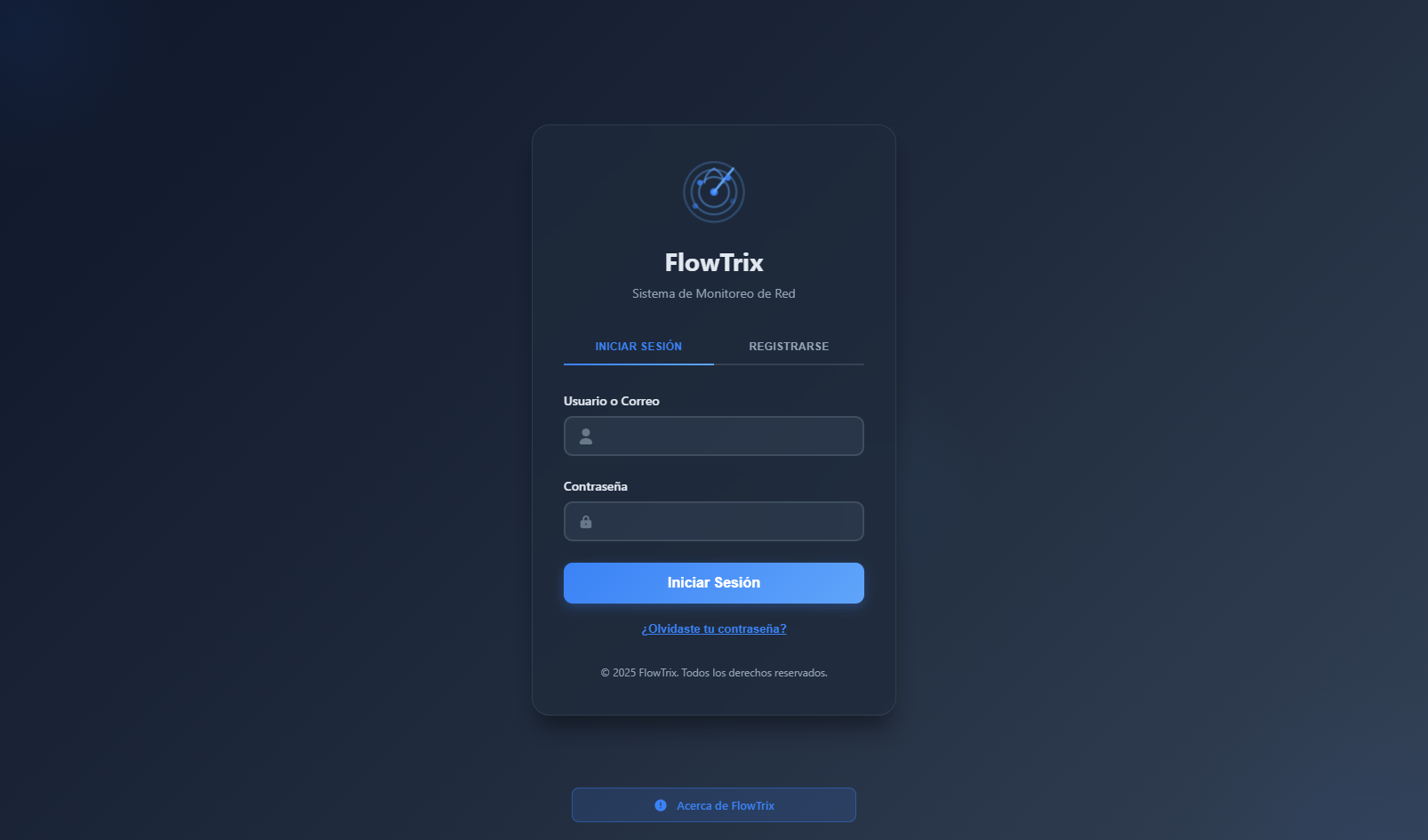

Portal de registro de FlowTrix
Pantalla principal del portal
2

Completar el formulario de registro

Ingrese sus datos personales en el formulario de registro.

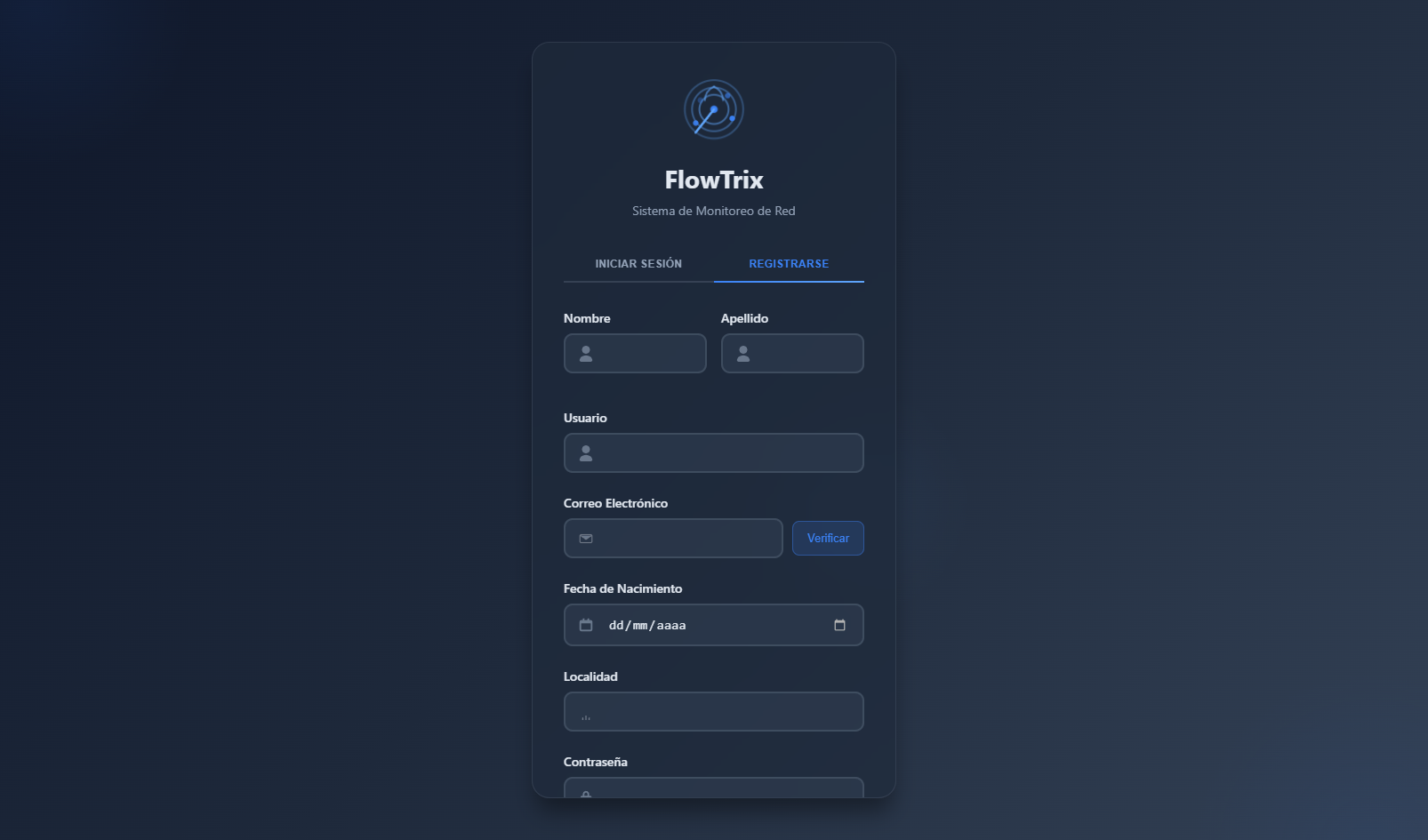

Formulario de registro
Pantalla de registro
3

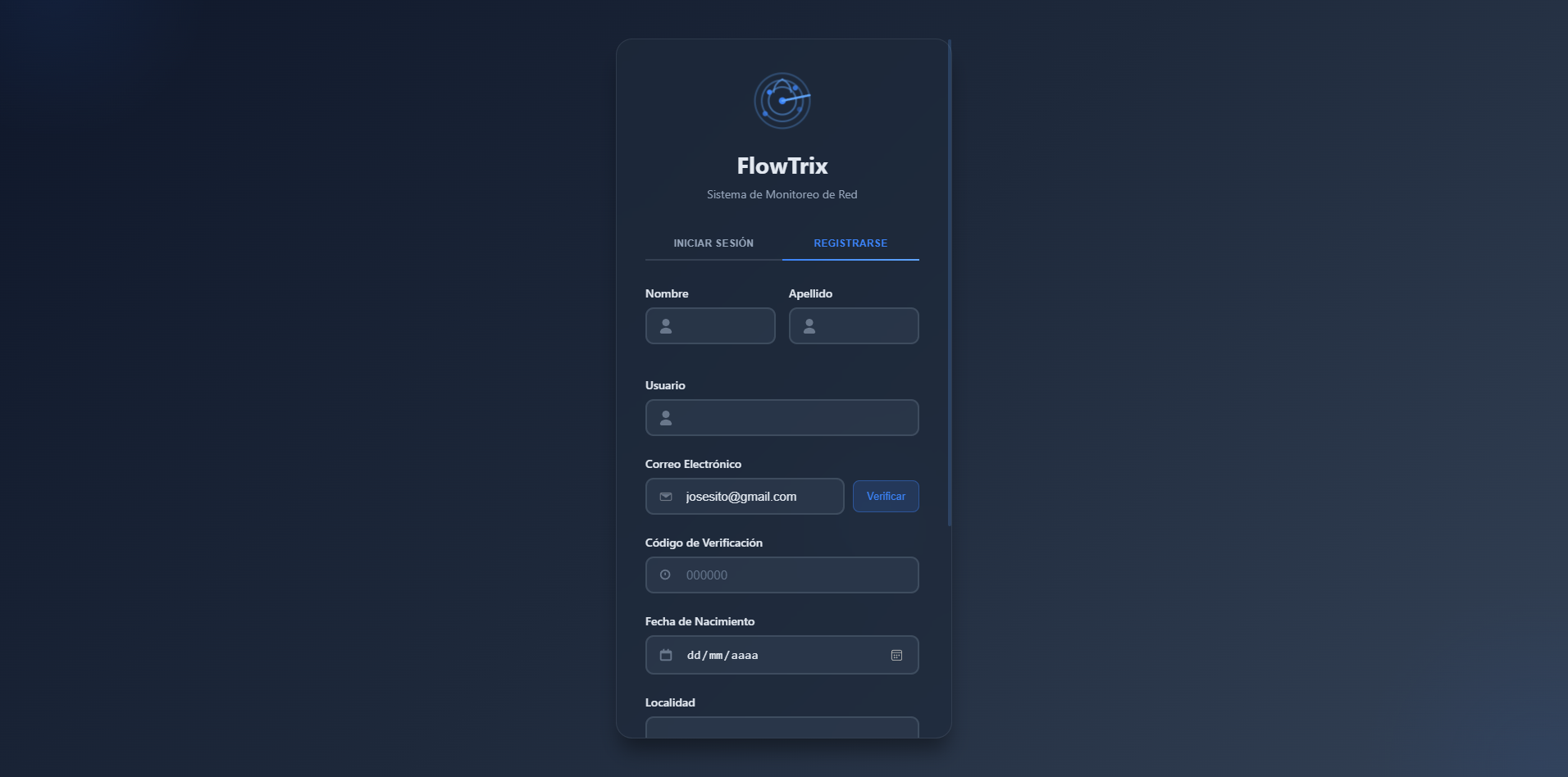

Completar la verificación de correo

Ingrese su correo electrónico y presione el botón "Verificar". Se enviará un correo con un código de verificación.

Verificación de correo
Pantalla de verificación de correo
4

Terminar el registro e iniciar sesión

Ingrese su usuario o correo electrónico y contraseña, luego presione el botón "Iniciar Sesión".

Inicio de sesión
Pantalla de inicio de sesión

Consejo: Guarde sus credenciales en un lugar seguro para futuros accesos.

02

Instalación del Agente

Instale el agente de monitoreo en sus equipos

Requisitos del Sistema

Procesador 2 GHz o superior Intel Core i3 o AMD Ryzen 3
Memoria RAM 4 GB o superior
Almacenamiento 250 MB libres
Sistema Operativo Windows 10 (22H2) o superior Windows 11 (23H2) o superior
1

Descargar el agente y solicitar el código de vinculación

Ingrese al portal de FlowTrix, verá un aviso "No tienes equipos registrados". Ingrese a la ventana de descargas, descargue el agente y solicite el código de vinculación.

Pantalla de descargas
Pantalla de descargas
2

Ejecutar el agente

Ejecuta el archivo FlowTrix-instalador.msi que descargaste anteriormente. Verás la pantalla de bienvenida. Dale clic en "Siguiente".

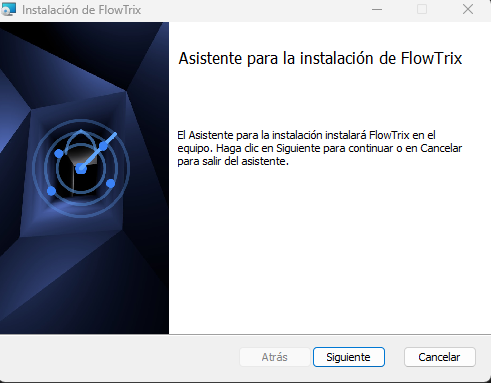

Instalador - Bienvenida
Instalador - Bienvenida
3

Aceptar la licencia

Verás la pantalla de licencia. Acepta la licencia y dale clic en "Siguiente".

Instalador - Licencia
Instalador - Licencia
4

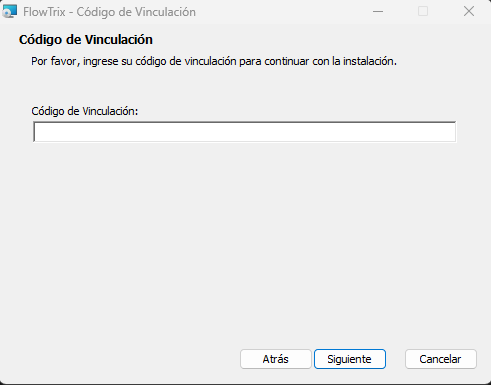

Ingresar el código de vinculación

Verás la pantalla de código de vinculación. Ingresa el código anteriormente solicitado y dale clic en "Siguiente".

Instalador - Código de vinculación
Instalador - Código de vinculación
5

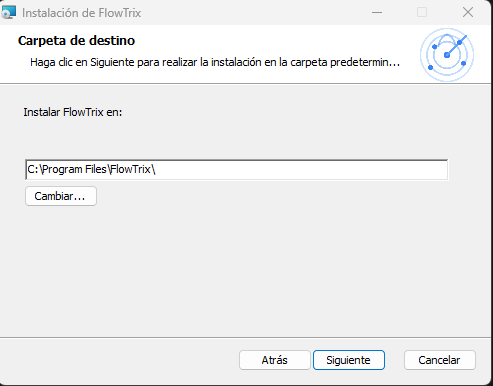

Ubicación de la instalación

Verás la pantalla de ubicación de la instalación. Elige la ubicación y dale clic en "Siguiente". Se recomienda dejar la ubicación por defecto.

Instalador - Ubicación
Instalador - Ubicación de la instalación
6

Confirmación de la instalación

Verás la pantalla de confirmación. Dale clic en "Instalar". Te pedirá permisos de administrador. Acepta para que comience la instalación.

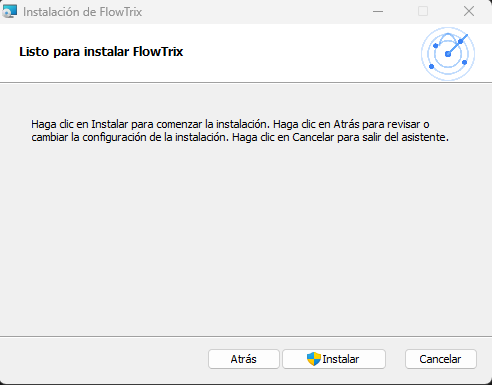

Instalador - Confirmación
Instalador - Confirmación

Importante: Asegúrese de ejecutar el instalador como administrador.

03

Panel de Control

Conozca todas las funcionalidades del dashboard

El panel de control es el centro de operaciones de FlowTrix. Aquí podrá monitorear toda la actividad de sus equipos en tiempo real.

1

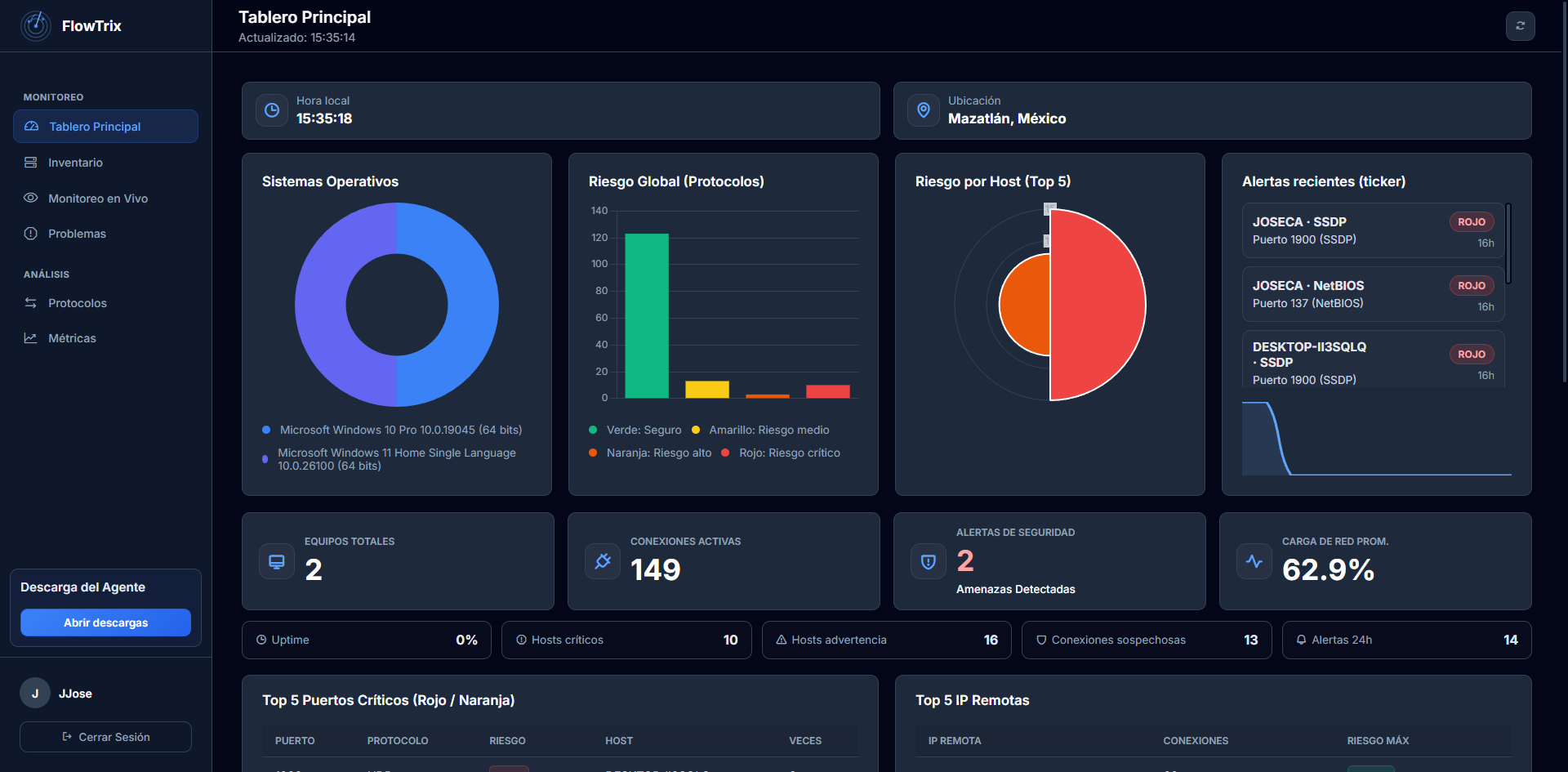

Tablero principal

Al ingresar ya teniendo equipos configurados, verás el tablero principal. Muestra la información de todos los equipos configurados.

Panel principal
Panel principal
2

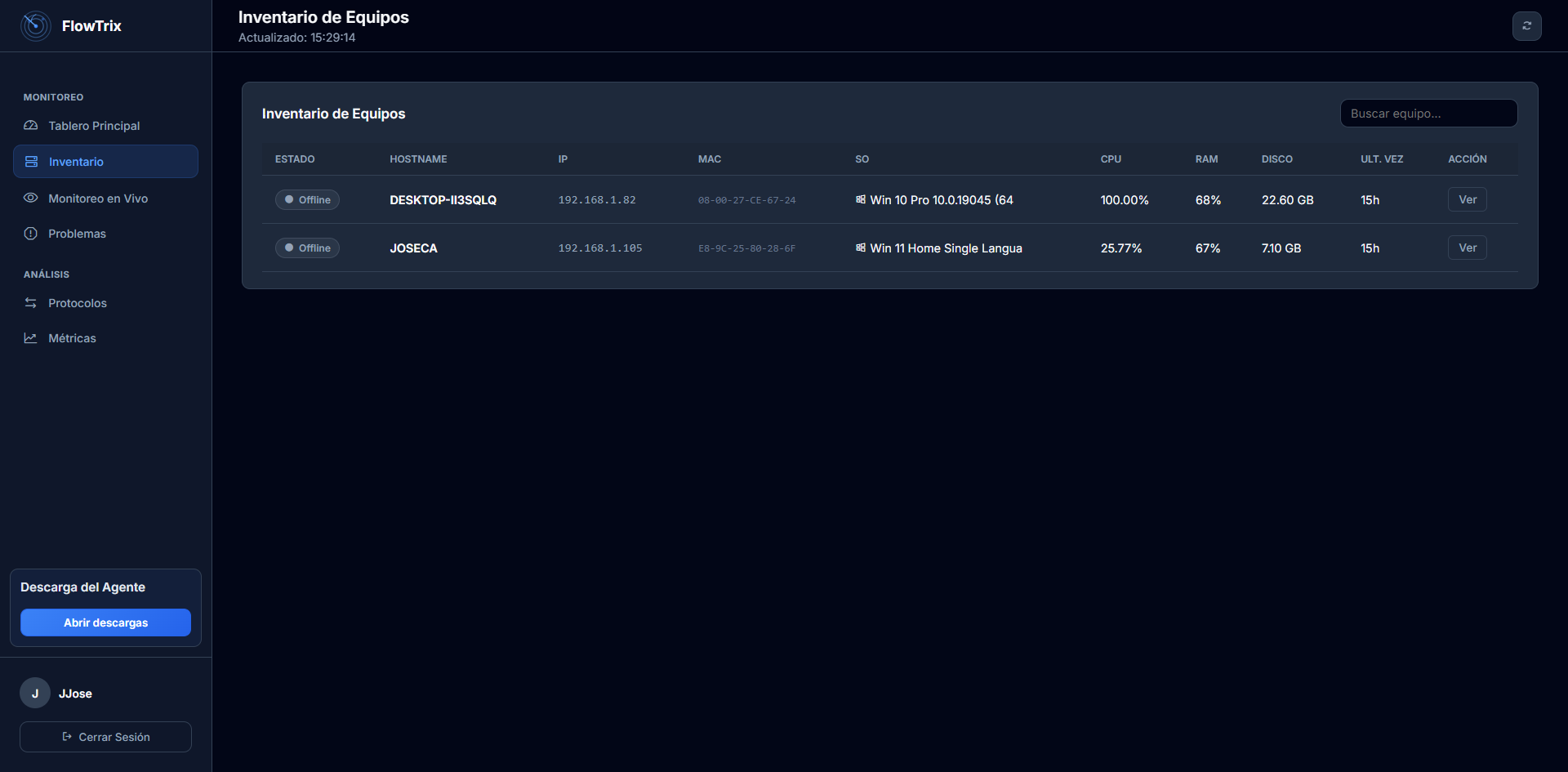

Inventario

Lista de todos los equipos configurados.

Inventario
Inventario
3

Detalles del equipo

Dentro del inventario puedes ver los detalles de cada equipo. Presiona sobre el botón "Ver".

Detalles del equipo
Detalles del equipo
4

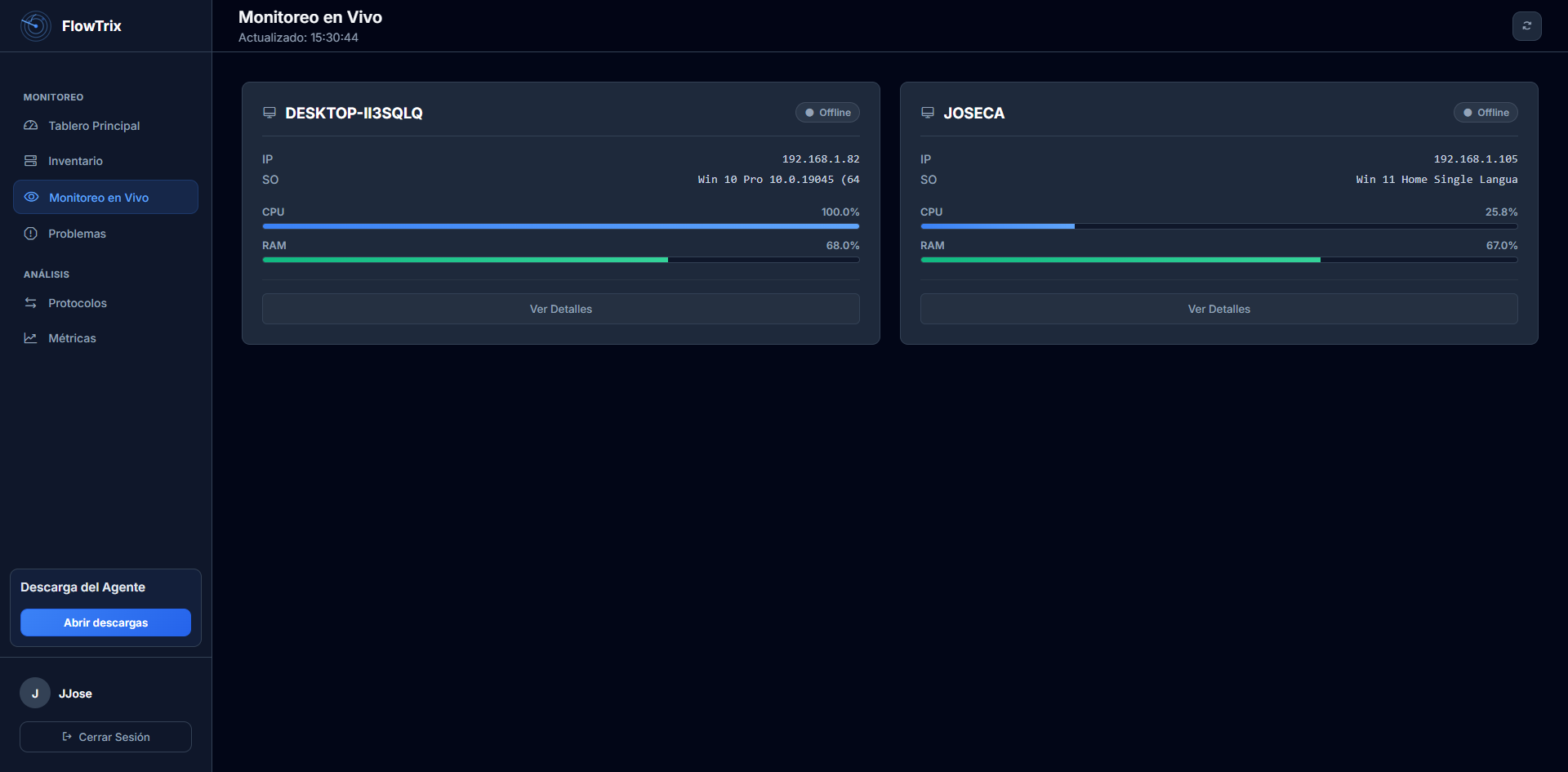

Monitoreo en vivo

Muestra tarjetas con la información de cada equipo.

Monitoreo en vivo
Monitoreo en vivo
5

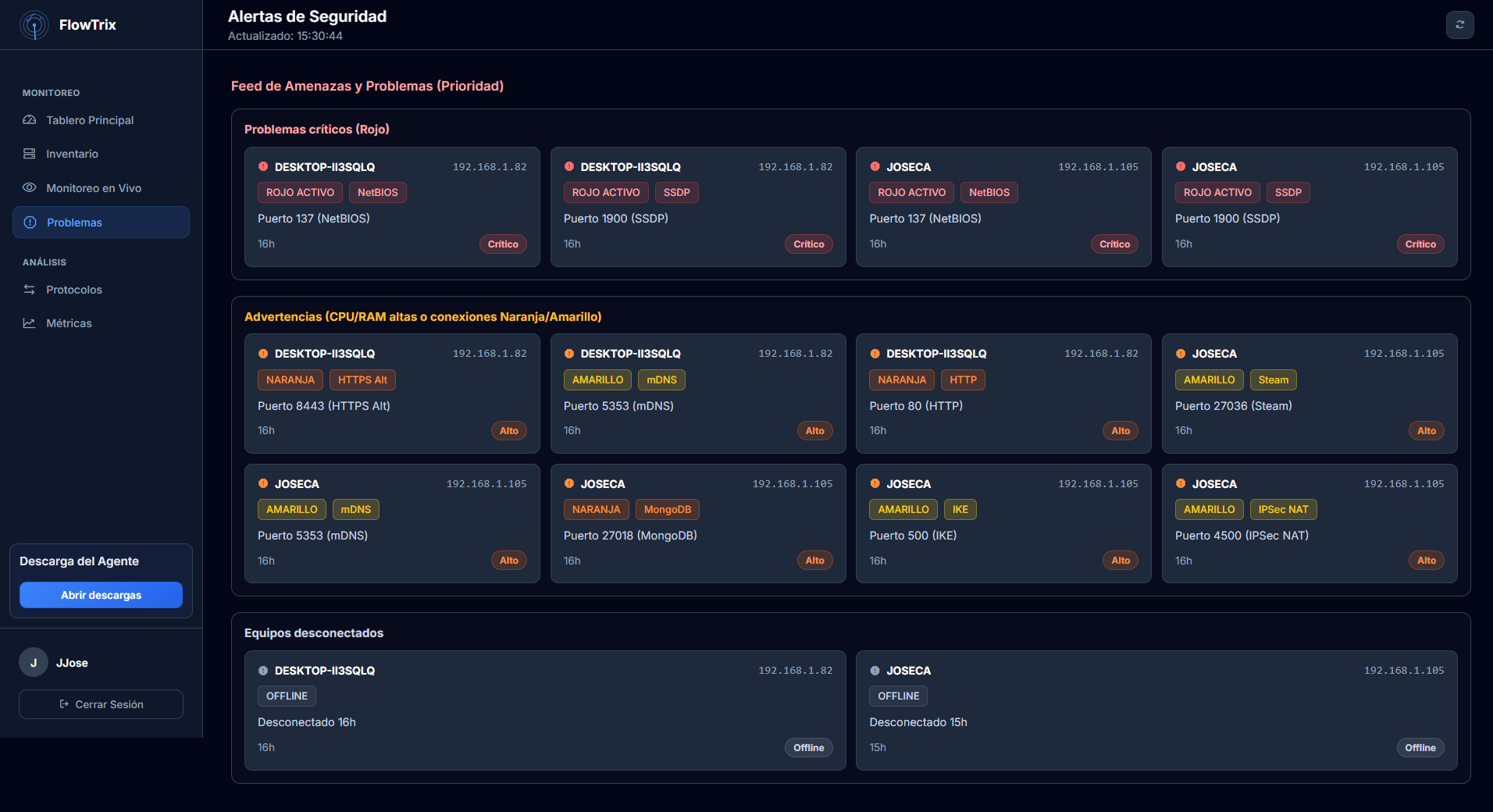

Problemas

Muestra alertas de los equipos.

Problemas
Problemas
6

Protocolos

Muestra una gráfica de barras con el total de protocolos que están usando los equipos, junto con una lista de los protocolos.

Protocolos
Protocolos
7

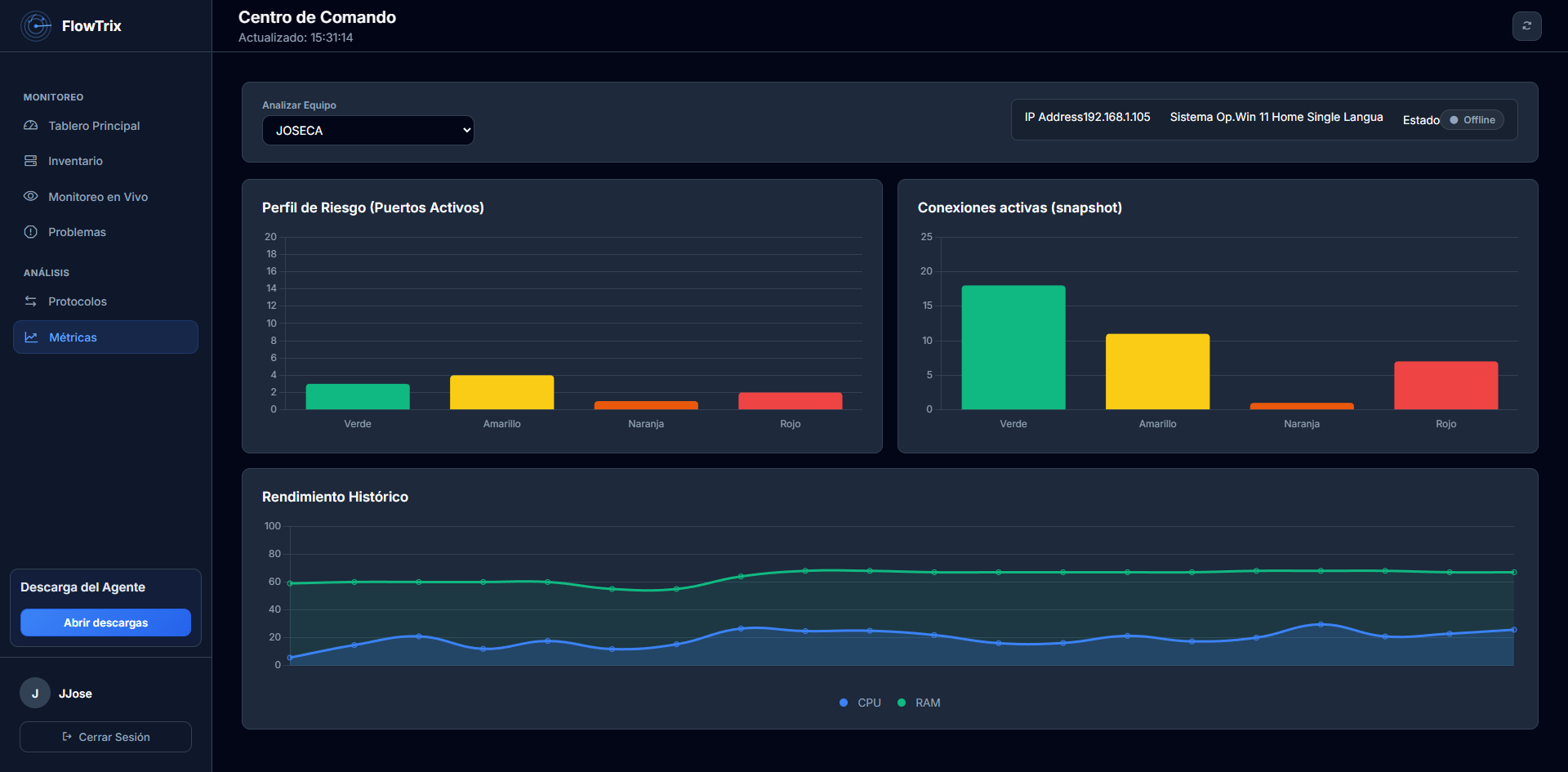

Métricas

Muestra tres gráficas sobre algún equipo seleccionado.

Métricas
Métricas

Nota: Los datos del panel se actualizan automáticamente cada 30 segundos.

Preguntas Frecuentes

Respuestas a las dudas más comunes sobre FlowTrix

¿Cuáles son los requisitos mínimos del sistema?

Los requisitos mínimos para ejecutar el agente de FlowTrix son:

  • Sistema Operativo: Windows 10 (22H2) o superior, Windows 11 (23H2) o superior
  • Procesador: 2 GHz o superior (Intel Core i3 / AMD Ryzen 3 o superior)
  • Memoria RAM: 4 GB
  • Almacenamiento: 250 MB libres
¿Cómo puedo recuperar mi contraseña?

Para recuperar su contraseña, siga estos pasos:

  1. En la pantalla de inicio de sesión, encontrará un enlace que dice "¿Olvidaste tu contraseña?"
  2. Presione el enlace y le pedirá ingresar su correo electrónico
  3. Se enviará un enlace a su correo con el cual podrá cambiar su contraseña por una nueva
¿El agente consume muchos recursos?

No, el agente está perfectamente optimizado para un consumo mínimo de recursos:

  • Memoria RAM: No consume más de 20 MB
  • CPU: No utiliza más del 2%

Esto permite que el agente funcione en segundo plano sin afectar el rendimiento de su equipo.

Ayuda y Soporte

Estamos aquí para ayudarte

Si tiene alguna duda o problema con FlowTrix, no dude en contactarnos a través de los siguientes medios:

Correo Electrónico

Envíenos un correo y le responderemos a la brevedad

flowtrix@uas.edu.mx

Teléfono

Línea directa de soporte técnico

+52 (669) 981 1560 Extensión 206

Universidad Autónoma de Sinaloa
Facultad de Informática Mazatlán (FIMAZ)
